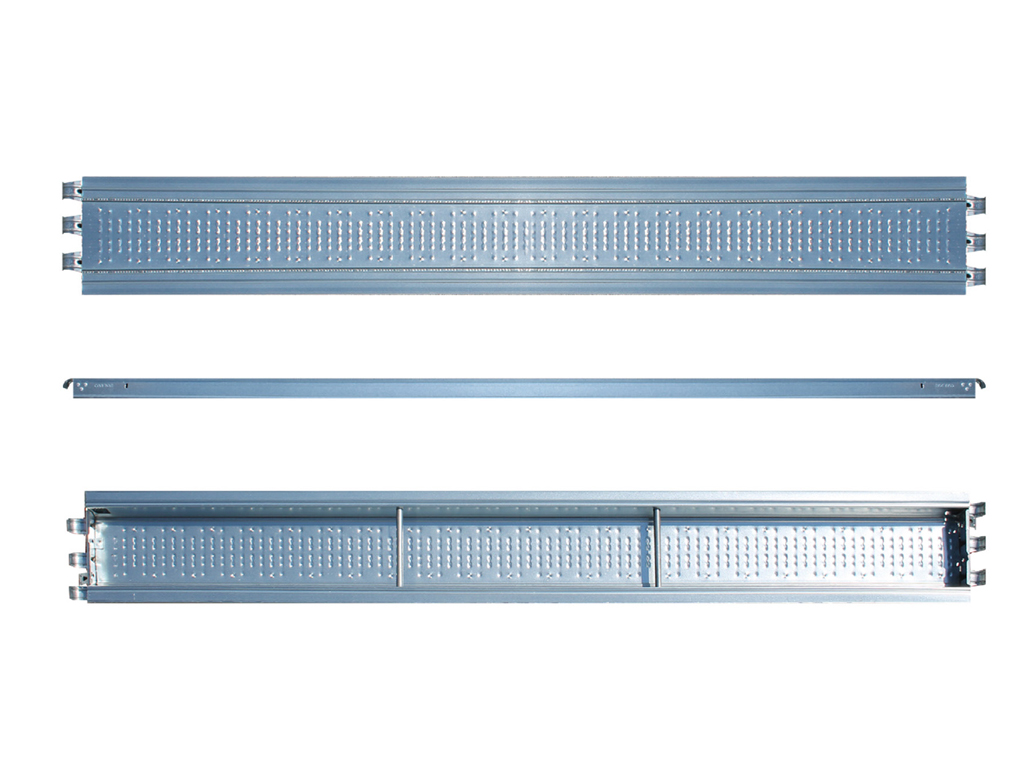

Plataforma metálica Sirio

La plataforma se produce a partir de una hoja única formada en frio. La marca “TP” se obtiene grabando en las cabeceras.





Características

Refuerzo central integrado con protuberancias antideslizantes sin bordes afilados;

Paso sencillo desde los cabezales de soporte a tres ganchos con costillas de refuerzo reducidas;

Disposición estratégica de los puntos de unión al manto para evitar una flexión apreciable debido a cambios en la carga;

Alta estabilidad al pandeo longitudinal garantizado por grapado continuo de la forma;

Posibilidad de construir mesas de hasta 250 cm de longitud en andamios tradicionales con un paso de 180 cm;

Velocidad de flujo de CL6 igual a 600 daN/m² equivalente al doble de la capacidad tradicional de las mesas CL4 de 300 daN/m²

El sistema

La plataforma es la siguiente:

  1. Manto de acero galvanizado, de espesor 1 mm, S250GD, de ancho y 494 mm de largo L con tres pliegues que forman TRES perfiles cerrados, que constituye la cubierta. La hoja crea un perfil de 60 mm de alto. La superficie para caminar está equipada con protuberancias elevadas que causan un efecto antideslizante.
  2. 2 cabezales terminales en chapa S250GD, de 2,5 mm de espesor. Sobre ellos se obtienen mediante moldeo en frío una superficie de soporte y tres ganchos, equipados con nervios, adecuados para enganchar con las barras transversales de los marcos prefabricados. Las cabezas están fijadas al techo con 7 puntos TOX. Cada cabeza está equipada con un perno de seguridad de acero S250GD, también en chapa prensada de 2,5 mm de espesor, que se desliza en una guía obtenida del cabecero. Este tornillo tiene forma para evitar que se escape después del montaje.



El perno, que se desliza hacia el extremo, se ve obligado a presionar debajo del travesaño del marco para evitar que la mesa se levante accidentalmente. En cambio, deslizándose hacia el interior de la mesa, libera el travesaño permitiendo la extracción de la mesa. En ambos casos, la posición del perno es estable y debe intervenir manualmente para cambiar su posición.
La eliminación de cualquier agua estancada está garantizada por la presencia de agujeros longitudinales colocados en el manto con un paso de 108 mm.

Todas las formaciones de hielo delgadas causadas por un inevitable estancamiento parcial del agua, ciertamente permanecen debajo de las puntas antideslizantes, que sobresalen 2 mm del manto de la mesa.
La plataforma, dependiendo de la longitud, puede alcanzar una clase de capacidad igual a 6 (UNI EN 12811) que corresponde a una carga de 600 Kg/m².

La plataforma se produce en varias longitudes: 75 – 105 – 150 – 180 – 200 – 250 – 300.
